雷達水位計
【產品簡介】雷達水位計又稱雷達液位計，雷達物位計，雷達水位計是專門針對水位測距設計的，采用 FMCW 模式，非接觸式安裝設計， 體積小巧， 結構緊湊，精度高， 功耗低，適用于湖泊河流、山洪預警、蓄水池、污水管網等水位監測。
產品型號：WX-LDS1
產品價格：電議
產品品牌：萬象系
產品詳情
1、雷達水位計產品概述
雷達水位計又稱雷達液位計，雷達物位計，雷達水位計是專門針對水位測距設計的，采用 FMCW 模式，非接觸式安裝設計， 體積小巧， 結構緊湊，精度高， 功耗低，適用于湖泊河流、山洪預警、蓄水池、污水管網等水位監測。
WX-LDS1毫米波雷達是專門針對水位測距設計的，該模塊采用 FMCW 模式，非接觸式安裝設計， 體積小巧， 結構緊湊。精度高， 功耗低， 抗干擾能力強， 適用于湖泊河流、山洪預警、蓄水池、污水管網等水位監測。
2、產品主要參數指標
參數 | 符號 | 最小值 | 典型值 | 最大值 | 單位 | 說明 | |
發射機 | |||||||
發射頻率 | ? | 77 | 81 | GHz | 帶寬 4G | ||
輸出功率（EIRP） | Pout | 13 | 20 | dBm | |||
天線角度（參考圖 4） | |||||||
波束寬度 | （-3dB） | 水平方向 | 14 | ° | |||
垂直方向 | 10 | ° | |||||
電源 | |||||||
工作電壓 | VCC | 9 | 12 | 24 | V | ||
工作電流 | ICC | 20 | mA | 典型值 | |||
環境 | |||||||
工作溫度 | TOP | ﹣45 | + 85 | ℃ | |||
尺寸（長 x 寬 x 高） | Φ74 x 29.7(帶外殼) ，60 x 38 x 1.2(模塊) | mm | |||||
重量 | 100 | g | |||||
測量指標： | |||||||
測距范圍 | 0.1~40m | ||||||
測量精度 | ±5mm | ||||||
分辨率 | 1mm | ||||||
數據刷新 | 40ms 最快 | ||||||
說明： 雷達工作頻段為 80GHz，測距的范圍 40 米為最大測量范圍， 根據物體
RCS 的大小， 探測距離的最大值會 有偏差。

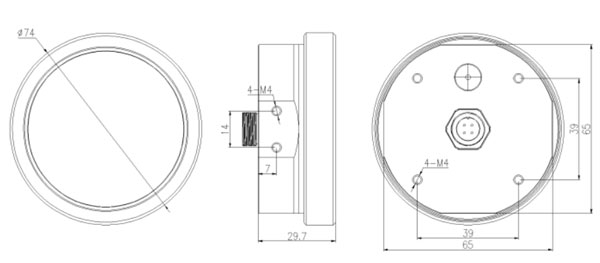

3、產品尺寸
